| flèche rouge = contraintes d'extension rejet horizontal = L rejet vertical = r |
L'angle AA'A'' est l'angle que fait le plan de faille avec
l'horizontale : c'est le pendage de la faille. tangente AA'A'' = r/L ; compression ou étirement = rejet vertical/tangente |
Conclusion.
A La Verne, les failles présentes sont en grande majorité des failles
normales qui ont pris naissance dans un complexe tectonique de divergence
(le Permien dans la région est marqué par une phase de distention
généralisée responsable de la formation de la dépression périphérique qui
s'étend de Sanary à Saint-Raphael).
Ces failles ont pu rejouer par suite de mouvements tectoniques ultérieurs.
Les failles inverses sont apparues lors de la phase provençale du
plissement alpin au Bartonien (Eocène) qui a provoqué le décollement de la
couverture sédimentaire sur les niveaux plastiques du Trias; une partie de
cette couverture (Trias inférieur et Permien) est restée solidaire du
socle formant le tégument bien visible à La Verne (cf. Schéma structural
de la région de Toulon).

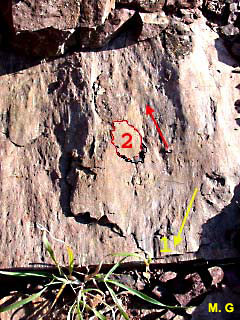

Observation d'un miroir de faille sur un banc de grès (La Verne. La Seyne-sur-mer) |
 Recherche des tectoglyphes (enduit de calcite ou de quartz, stries, arrachements, écailles) ici des stries |
| Interprétation La direction des stries, (rainures creusées par des objets durs situés entre les lèvres de la faille sur le miroir poli par le frottement provoqué par le compartiment supérieur manquant ici) donne la direction du déplacement. |
|
 |
 |
La flèche jaune montre le revêtement de
quartz (tectoglyphe). Le sens du déplacement est fourni
par la présence d'une écaille
(2) déplacée dans le sens (flèche rouge) du mouvement du
compartiment manquant. |
|
 |
 |
 |
